CAD/CAM Nedir? Bilgisayar Destekli Tasarım ve Üretim Rehberi

Günümüz imalat sanayisinde rekabet giderek artmaktadır. Üretim süreçlerini hızlandırmak, maliyetleri düşürmek ve ürün kalitesini artırmak isteyen işletmeler için CAD/CAM teknolojileri vazgeçilmez bir konuma gelmiştir. Peki, CAD/CAM nedir ve bilgisayar destekli tasarım ile bilgisayar destekli üretim süreçleri nasıl çalışır? Bu kapsamlı rehberde, CAD ve CAM kavramlarını temelinden ele alacak, aralarındaki farkları inceleyecek, CAM yazılımı seçerken dikkat edilmesi gereken kriterleri paylaşacak ve Ency CAM ile elde edilebilecek üretim avantajlarını detaylı olarak anlatacağız.

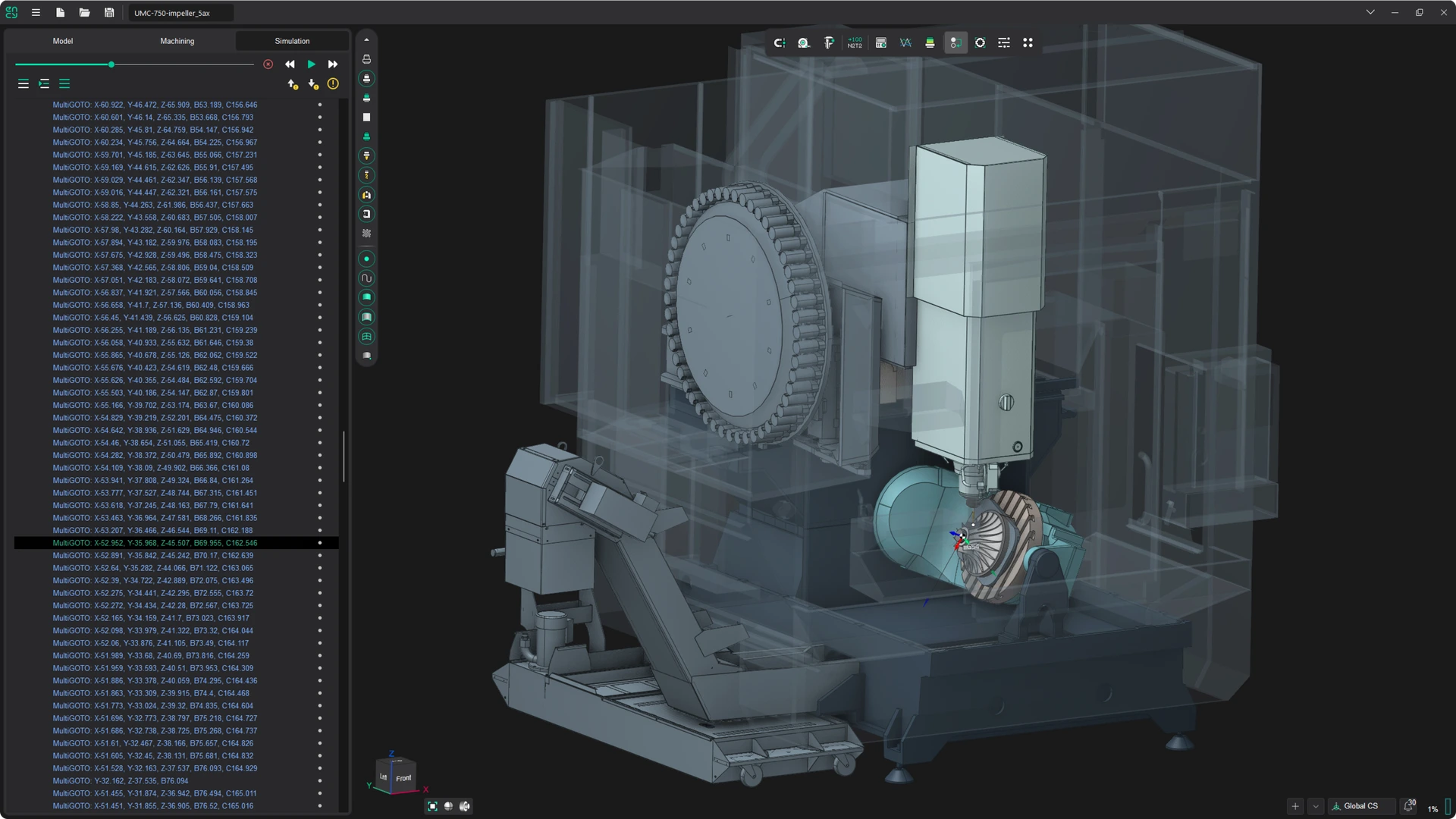

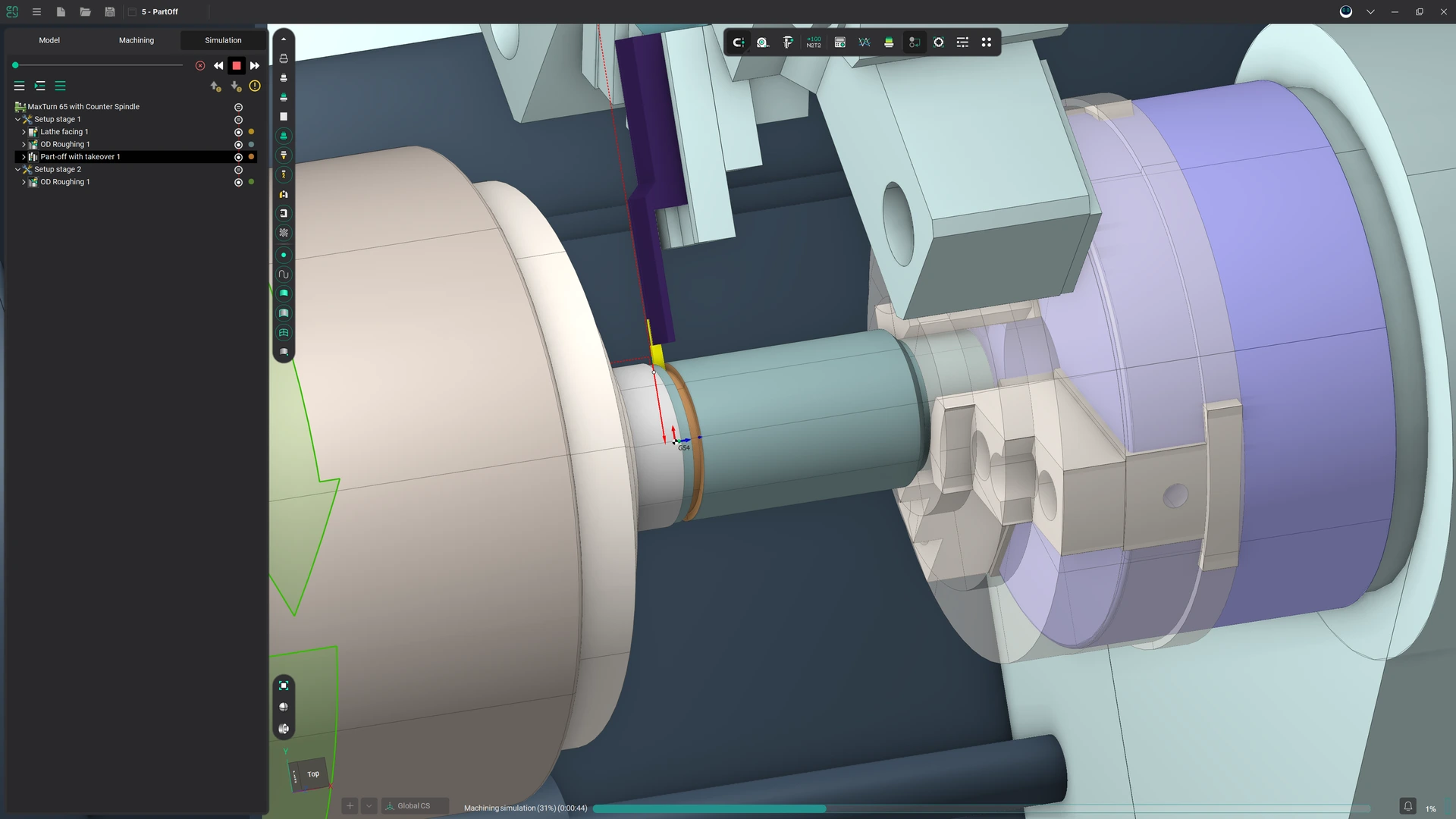

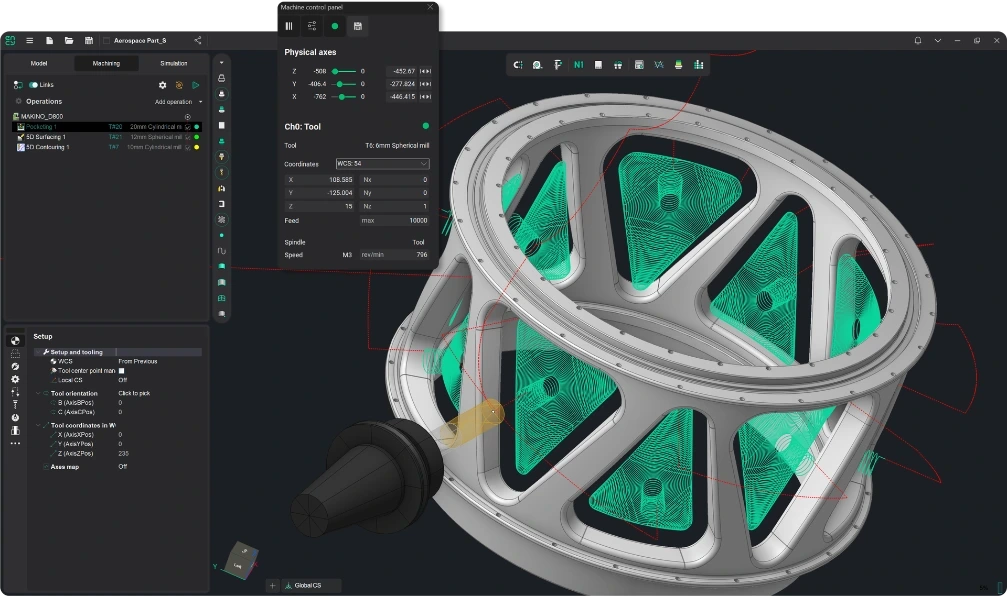

İlgili bağlantılar: ENCY CAM, 5 eksen CAM rehberi ve CNC tornalama ve CAM rehberi. Bu konuyla ilgili detaylı sayfaları inceleyebilirsiniz.

CAD Nedir?

CAD (Computer-Aided Design), yani bilgisayar destekli tasarım, mühendislerin ve tasarımcıların ürünleri dijital ortamda 2B veya 3B olarak modellemelerini sağlayan yazılım teknolojisidir. CAD yazılımları, geleneksel kağıt üzerinde çizim yöntemlerinin yerini alarak tasarım sürecini kökünden değiştirmiştir.

CAD yazılımları ile tasarımcılar, bir ürünün geometrik ölçülerini, toleranslarını, malzeme özelliklerini ve montaj ilişkilerini dijital ortamda tanımlayabilir. Bu sayede tasarım hataları üretim aşamasına geçmeden önce tespit edilebilir, tasarım revizyonları hızla yapılabilir ve farklı tasarım alternatifleri kolayca karşılaştırılabilir.

CAD yazılımlarının sağladığı temel avantajlar şunlardır:

Hassas modelleme: Mikron seviyesinde hassasiyetle 3B modeller oluşturulabilir. Karmaşık geometriler, serbest formlu yüzeyler ve parametrik tasarımlar kolaylıkla tanımlanabilir.
Hızlı revizyon: Tasarım değişiklikleri anında uygulanabilir ve tüm ilişkili ölçüler otomatik olarak güncellenir. Bu, geleneksel çizim yöntemlerine göre büyük bir zaman tasarrufu sağlar.
Simülasyon entegrasyonu: CAD modelleri üzerinde mukavemet analizi, akış simülasyonu ve termal analiz gibi mühendislik simülasyonları yapılabilir. Bu sayede ürün, üretilmeden önce sanal ortamda test edilebilir.
İş birliği kolaylığı: Dijital tasarım dosyaları ekip üyeleri arasında kolayca paylaşılabilir, bulut tabanlı platformlar üzerinden eş zamanlı çalışma yapılabilir.
Dokümantasyon: Teknik resimler, malzeme listeleri ve montaj talimatları otomatik olarak oluşturulabilir.

Günümüzde CAD yazılımları yalnızca makine mühendisliğinde değil, mimarlık, elektronik tasarım, endüstriyel tasarım, medikal cihaz geliştirme ve daha birçok alanda yaygın olarak kullanılmaktadır.

CAM Nedir?

CAM (Computer-Aided Manufacturing), yani bilgisayar destekli üretim, CAD ortamında oluşturulan dijital tasarımların fiziksel ürüne dönüştürülmesi sürecini yöneten yazılım teknolojisidir. CAM yazılımı, bir iş parçasının CNC (Bilgisayar Sayısal Kontrol) tezgâhlarında nasıl işleneceğini belirleyen takım yollarını, kesme parametrelerini ve işleme stratejilerini hesaplar.

CAM yazılımının temel görevi, 3B CAD modelini alıp bu modeli üretecek CNC tezgâhı için uygun G-kod programını oluşturmaktır. Bu süreçte yazılım, kesici takımın iş parçası üzerindeki hareketlerini, ilerleme hızlarını, devir sayılarını ve kesme derinliklerini optimize eder.

Bir CAM yazılımı tipik olarak şu işlevleri yerine getirir:

Takım yolu oluşturma: Kaba işleme, yarı-ince işleme ve ince işleme için optimize edilmiş takım yolları hesaplanır. Farklı işleme stratejileri (zigzag, spiral, trokodial vb.) kullanılarak en verimli takım yolu belirlenir.
Kesme parametresi optimizasyonu: Malzeme türü, takım özellikleri ve tezgâh kapasitesine göre en uygun ilerleme hızı, devir sayısı ve kesme derinliği otomatik olarak hesaplanır.
Çarpışma kontrolü: Takımın, takım tutucunun ve tezgâh elemanlarının iş parçasıyla veya birbirleriyle çarpışma riski otomatik olarak kontrol edilir.
Simülasyon: İşleme süreci, gerçek üretimden önce sanal ortamda simüle edilerek olası hatalar ve verimlilik kayıpları önceden tespit edilir.
Post-processing: Oluşturulan takım yolları, belirli bir CNC kontrol ünitesi için uygun makine koduna (G-kod) dönüştürülür.

CAM teknolojisi, frezeleme, tornalama, tel erozyon, lazer kesim, plazma kesim ve eklemeli imalat gibi pek çok farklı üretim yöntemini destekler. Modern CAM yazılımları, 2.5 eksen frezelemeden 5 eksen frezelemeye, basit tornalama operasyonlarından karmaşık torna-freze merkezlerine kadar geniş bir yelpazede çözüm sunar.

CAD ve CAM Arasındaki Fark

CAD ve CAM kavramları sıklıkla birlikte anılsa da, aslında üretim sürecinin farklı aşamalarını temsil ederler. Bu iki teknolojiyi doğru anlamak, CAD/CAM yazılımı yatırımından maksimum verimi almak için kritik öneme sahiptir.

CAD, ürünün tasarım aşamasını kapsar. "Ne üreteceğiz?" sorusuna cevap verir. Tasarımcının zihnindeki fikirleri hassas dijital modellere dönüştürmesini sağlar. CAD sürecinin çıktısı, geometrik verileri içeren 3B model dosyasıdır.

CAM ise üretim aşamasını kapsar. "Bunu nasıl üreteceğiz?" sorusuna cevap verir. CAD ortamında hazırlanan modeli alır ve bu modeli fiziksel olarak üretmek için gerekli işleme talimatlarını oluşturur. CAM sürecinin çıktısı, CNC tezgâhının anlayabileceği makine kodudur.

Bu iki süreç arasındaki temel farkları şu şekilde özetleyebiliriz:

Amaç: CAD, dijital model oluşturmayı amaçlarken; CAM, bu modelin fiziksel olarak üretilmesini amaçlar.
Kullanıcı profili: CAD genellikle tasarımcılar ve mühendisler tarafından kullanılırken; CAM, CNC programcıları ve üretim mühendisleri tarafından kullanılır.
Çıktı: CAD'in çıktısı 3B model dosyası (STEP, IGES, Parasolid vb.) iken; CAM'in çıktısı makine kodu (G-kod) dosyasıdır.
Odak noktası: CAD, geometri ve tasarım amacına odaklanırken; CAM, üretim yöntemi, takım seçimi, işleme stratejisi ve verimliliğe odaklanır.

Modern üretim ortamlarında CAD ve CAM yazılımları genellikle entegre çalışır. Bir CAD/CAM yazılımı, tasarımdan üretime kesintisiz bir iş akışı sunarak veri kayıplarını en aza indirir ve genel süreç verimliliğini artırır. Ency CAM, tüm yaygın CAD formatlarını destekleyerek farklı tasarım kaynaklarından gelen modelleri sorunsuz bir şekilde işleme imkânı tanır.

CAM Yazılımı Nasıl Çalışır?

Bir CAM yazılımının çalışma süreci, CAD modelinin içeri aktarılmasından CNC tezgâhında işlemenin tamamlanmasına kadar birden fazla aşamadan oluşur. Bu süreci adım adım inceleyelim:

1. CAD Modelinin İçeri Aktarılması

Sürecin ilk adımı, işlenmesi gereken parçaya ait 3B CAD modelinin CAM yazılımına aktarılmasıdır. Modern CAM yazılımları, STEP, IGES, Parasolid, SAT ve çeşitli yerel CAD formatları gibi endüstri standardı dosya formatlarını destekler. Modelin doğru ve eksiksiz aktarılması, sonraki aşamaların başarısı için temel önem taşır.

2. İşleme Ortamının Tanımlanması

CAD modeli aktarıldıktan sonra, işleme ortamı tanımlanır. Bu aşamada ham malzeme (stok) boyutları, iş parçasının tezgâha bağlanma şekli (fikstürü), sıfır noktası ve kullanılacak CNC tezgâhının özellikleri belirlenir. Bu bilgiler, takım yollarının doğru hesaplanması için gereklidir.

3. İşleme Stratejisinin Belirlenmesi

Her bir işleme operasyonu için uygun strateji seçilir. Örneğin, kaba işleme için adaptif temizleme, ince işleme için paralel çizgi veya spiral strateji tercih edilebilir. Strateji seçimi, parça geometrisine, malzeme türüne, istenilen yüzey kalitesine ve üretim süresine göre yapılır.

4. Takım Yollarının Hesaplanması

Seçilen stratejilere göre CAM yazılımı, kesici takımın iş parçası üzerindeki hareketlerini hesaplar. Bu hesaplama sırasında çarpışmalar kontrol edilir, takım yükü dengelenir ve geçiş hareketleri optimize edilir. Gelişmiş CAM yazılımları, trokodial frezeleme gibi yüksek verimlilikli takım yolu stratejilerini de destekler.

5. Simülasyon ve Doğrulama

Hesaplanan takım yolları, gerçek işleme öncesinde sanal ortamda simüle edilir. Simülasyon, çarpışma kontrolü, artık malzeme analizi ve işleme süresi tahmini gibi değerli bilgiler sağlar. Bu adım, pahalı hataların ve tezgâh hasarlarının önlenmesinde kritik rol oynar.

6. Post-Processing ve G-Kod Üretimi

Son olarak, doğrulanan takım yolları bir post-processor aracılığıyla belirli CNC kontrol ünitesi için uygun G-koda dönüştürülür. Her CNC tezgâh markası ve kontrol ünitesi farklı G-kod dialektleri kullandığından, doğru post-processor seçimi büyük önem taşır.

CAM Yazılımı Seçerken Dikkat Edilmesi Gerekenler

Doğru CAM yazılımı seçimi, üretim verimliliğinizi ve rekabet gücünüzü doğrudan etkileyen stratejik bir karardır. Yanlış seçim, uzun vadede ciddi maliyet ve zaman kayıplarına yol açabilir. İşte bir CAD/CAM yazılımı seçerken dikkat etmeniz gereken temel kriterler:

Tezgâh ve İşleme Uyumluluğu

Seçtiğiniz CAM yazılımı, mevcut ve gelecekte yatırım yapmayı planladığınız CNC tezgâhlarını desteklemelidir. 2.5 eksen frezeleme, 3 eksen frezeleme, 5 eksen frezeleme ve torna-freze merkezi gibi farklı tezgâh tiplerini tek bir platform üzerinden yönetebilmek, operasyonel verimliliği önemli ölçüde artırır.

Kullanım Kolaylığı

CAM yazılımının arayüzü sezgisel ve kullanıcı dostu olmalıdır. Karmaşık arayüzler, öğrenme süresini uzatır ve operatörlerin verimliliğini düşürür. İş akışının mantıksal bir sırada ilerlemesi, sık kullanılan işlerin şablonlar hâlinde kaydedilmesi ve bağlam duyarlı yardım sistemi gibi özellikler, günlük kullanımda büyük kolaylık sağlar.

Post-Processor Desteği

Post-processor, CAM yazılımının ürettiği takım yollarını belirli bir CNC tezgâhının anlayabileceği G-koda çeviren kritik bir bileşendir. Seçtiğiniz yazılımın, tezgâh parkınızda bulunan tüm tezgâhlar için hazır ve test edilmiş post-processor'lere sahip olması veya kolayca özelleştirilebilir post-processor altyapısı sunması önemlidir.

Simülasyon Yetenekleri

Gerçekçi makine simülasyonu, üretim öncesinde olası hataları tespit etmek için kritik öneme sahiptir. Takım, tutucu ve tezgâh elemanları dâhil tam kinematik simülasyon destekleyen yazılımlar, tezgâh çarpışmalarını önleyerek pahalı hataların önüne geçer.

CAD Formatı Desteği

Farklı müşteriler ve tedarikçi firmalar farklı CAD yazılımları kullanabildikleri için, CAM yazılımınızın geniş bir CAD format yelpazesini desteklemesi gerekir. STEP, IGES, Parasolid, SAT gibi endüstri standartlarının yanı sıra, popüler CAD yazılımlarının yerel formatları da desteklenmelidir.

Teknik Destek ve Eğitim

Yazılım satın aldıktan sonra sunulan teknik destek ve eğitim hizmetlerinin kalitesi, yatırımınızın geri dönüş hızını doğrudan etkiler. Yerel dilde teknik destek, uygulamalı eğitim programları, düzenli olarak güncellenen dokümantasyon ve hızlı sorun çözme kapasitesi, seçim kriterleriniz arasında üst sıralarda yer almalıdır.

Ölçeklenebilirlik

İşletmenizin büyüme planlarına uygun olarak, yazılımın modüler bir yapıda olması ve ihtiyaç duyuldukça yeni modüller eklenebilmesi önemlidir. Başlangıçta temel frezeleme işlevleri yeterliyken, ilerleyen dönemde 5 eksen frezeleme, tornalama veya robot programlama gibi gelişmiş yeteneklere ihtiyaç duyabilirsiniz.

Ency CAM ile Üretim Avantajları

Ency CAM, modern üretim işletmelerinin tüm CAM ihtiyaçlarını karşılayacak şekilde tasarlanmış kapsamlı bir CAM yazılımıdır. TMS Teknoloji tarafından Türkiye'de sunulan Ency CAM, hem küçük ölçekli atölyelerden hem de büyük ölçekli üretim tesislerine kadar geniş bir kullanıcı kitlesine hitap eder.

Geniş İşleme Yetenekleri

Ency CAM, tek bir platform üzerinde tüm işleme ihtiyaçlarınızı karşılar. 2.5 eksen frezeleme ile temel cep işleme ve delik delme operasyonlarından, 3 eksen frezeleme ile karmaşık 3B yüzey işlemelerine, 5 eksen frezeleme ile en zorlu geometrilerin işlenmesine kadar her seviyede çözüm sunar. Ayrıca tornalama merkezi desteğiyle torna ve freze operasyonlarını tek bir programda birleştirme imkânı tanır.

Gelişmiş Takım Yolu Stratejileri

Ency CAM, yüksek verimlilikli takım yolu stratejileri sunarak işleme sürelerini önemli ölçüde kısaltır. Adaptif temizleme, trokodial frezeleme, sabit takım yüklü kaba işleme ve akış çizgisi bazlı ince işleme gibi gelişmiş stratejiler, hem takımın ömrünü uzatır hem de yüzey kalitesini artırır.

Kapsamlı Simülasyon

Ency CAM'in entegre simülasyon modülü, takım yollarının üretim öncesinde gerçekçi bir şekilde doğrulanmasını sağlar. Tam kinematik makine simülasyonu, çarpışma kontrolü, artık malzeme analizi ve işleme süresi tahmini gibi özellikler, üretim güvenliğini en üst düzeyde tutar.

Geniş Post-Processor Kütüphanesi

Farklı CNC tezgâh markaları ve kontrol üniteleri için hazır post-processor'ler sunan Ency CAM, hemen hemen her tezgâhla uyumlu çalışır. İhtiyaç hâlinde post-processor'ler özelleştirilebilir ve TMS Teknoloji teknik destek ekibi bu süreçte yardımcı olur.

Kullanıcı Dostu Arayüz

Sezgisel arayüzü ve mantıksal iş akışı ile Ency CAM, öğrenme süresini kısaltır ve operatörlerin verimliliğini artırır. Sık kullanılan işlemler için şablon oluşturma, bağlam duyarlı yardım sistemi ve Türkçe arayüz desteği, günlük kullanımı kolaylaştırır.

Yerel Teknik Destek

TMS Teknoloji'nin Türkiye'deki teknik destek ekibi, Ency CAM kullanıcılarına yerel dilde hızlı ve etkin destek sağlar. Uygulamalı eğitim programları, yerinde destek ziyaretleri ve uzaktan bağlantı ile sorun çözme hizmetleri, yazılım yatırımınızdan maksimum verimi almanızı garanti eder.

Sektörel Kullanım Alanları

CAD/CAM yazılımları, farklı endüstrilerde farklı ihtiyaçlara cevap verir. İşte bilgisayar destekli üretim teknolojilerinin en yaygın kullanım alanları:

Otomotiv Sanayi

Otomotiv sektörü, CAD/CAM teknolojilerinin en yoğun kullanıldığı endüstrilerden biridir. Motor blokları, silindir kapakları, şanzıman dişli kutuları, fren kaliperleri ve süspansiyon parçaları gibi kritik bileşenlerin üretiminde CAM yazılımları vazgeçilmezdir.

Otomotiv imalatında yüksek hacimli üretim söz konusu olduğundan, takım yollarının verimliliği ve işleme sürelerinin minimizasyonu büyük önem taşır. Ency CAM'in adaptif işleme stratejileri, otomotiv parçalarının üretiminde çevrim süresini önemli ölçüde düşürebilir. Ayrıca prototip geliştirme aşamasında karmaşık geometrilerin hızla üretilmesi, ürün geliştirme sürecini hızlandırır.

Havacılık ve Uzay

Havacılık ve uzay sektörü, en yüksek hassasiyet ve kalite gereksinimlerine sahip endüstrilerden biridir. Türbin kanatları, yapısal elemanlar, gövde panelleri ve iniş takımı bileşenleri gibi parçaların üretiminde 5 eksen frezeleme yetenekleri kritik öneme sahiptir.

Havacılık malzemeleri arasında titanyum, inconel ve karbon fiber gibi işlenmesi zor malzemeler yer alır. Bu malzemelerin işlenebilmesi için optimize edilmiş kesme parametreleri ve gelişmiş takım yolu stratejileri gereklidir. Ency CAM, bu zorlayıcı malzemelerin işlenebilmesi için özel optimizasyon araçları sunar.

Kalıp ve Kalıpçılık

Enjeksiyon kalıpları, pres kalıpları, dönme kalıpları ve sıcak yolluk sistemleri gibi karmaşık kalıpların üretiminde CAM yazılımı olmazsa olmazdır. Kalıp üretimi, serbest formlu yüzeyler, derin cepler, ince duvarlar ve yüksek yüzey kalitesi gereksinimleri nedeniyle CAM yazılımının yeteneklerini sonuna kadar test eder.

Ency CAM'in 3 eksen frezeleme ve 5 eksen frezeleme stratejileri, kalıp yüzeylerinde yüksek kaliteli yüzey finişi elde edilmesini sağlar. Özellikle sabit takım yüklü kaba işleme stratejisi, derin boşlukların güvenli ve verimli bir şekilde işlenebilmesine olanak tanır.

Medikal ve Dental Sektörü

Ortopedik implantlar, diş protezleri, cerrahi aletler ve medikal cihaz bileşenleri gibi ürünlerin üretiminde CAD/CAM teknolojileri hayati önem taşır. Medikal parçalar genellikle biyouyumlu malzemelerden (titanyum, kobalt-krom, PEEK vb.) üretilir ve son derece sıkı toleranslar gerektirir.

Ency CAM, medikal sektörün yüksek hassasiyet gereksinimlerini karşılayacak takım yolu stratejileri sunar. Özellikle küçük ve karmaşık geometrilere sahip medikal parçaların işlenebilmesi için mikro frezeleme desteği ve yüksek devir sayılı işleme optimizasyonu sağlar.

Enerji Sektörü

Rüzgâr türbini bileşenleri, gaz türbini kanatları, hidroelektrik ekipmanları ve nükleer enerji bileşenleri gibi büyük ve karmaşık parçaların üretiminde CAM yazılımları kritik rol oynar. Bu parçalar genellikle büyük boyutlu, ağır malzemelerden üretilir ve yüksek hassasiyet gerektirir.

Savunma Sanayi

Savunma sanayinde kullanılan hassas mekanik bileşenler, optik sistemler, mühimmat parçaları ve zırh plakaları gibi ürünlerin üretiminde bilgisayar destekli üretim vazgeçilmezdir. Savunma sektörü, en yüksek kalite standartları ve izlenebilirlik gereksinimleri nedeniyle gelişmiş CAM yeteneklerine ihtiyaç duyar.

CAD/CAM Teknolojilerinde Gelecek Trendleri

CAD/CAM teknolojileri, yapay zekâ, bulut bilişim ve Endüstri 4.0 kavramlarıyla birlikte hızla evrilmeye devam etmektedir. Gelecekte beklenen bazı önemli gelişmeler şunlardır:

Yapay zekâ destekli optimizasyon: Makine öğrenimi algoritmalarının takım yolu optimizasyonunda ve kesme parametresi seçiminde kullanılması, işleme verimliliğini bir üst seviyeye taşıyacaktır.
Bulut tabanlı CAM: Bulut bilişim altyapısının CAM uygulamalarında yaygınlaşması, iş birliği kolaylığını artıracak ve donanım maliyetlerini düşürecektir.
Dijital ikiz entegrasyonu: CNC tezgâhların dijital ikizlerinin CAM yazılımlarıyla entegrasyonu, üretim sürecinin tamamen sanal ortamda simüle edilmesini ve optimize edilmesini sağlayacaktır.
Eklemeli ve çıkarımlı imalat entegrasyonu: Hibrit üretim yaklaşımlarıyla eklemeli imalat (3B baskı) ve çıkarımlı imalat (frezeleme, tornalama) süreçlerinin tek bir CAM platformunda yönetilmesi yaygınlaşacaktır.
IoT ve veri analizi: CNC tezgâhlardan toplanan gerçek zamanlı üretim verilerinin CAM yazılımlarına geri beslenmesiyle sürekli iyileştirme döngüsü oluşacaktır.

Sonuç

CAD/CAM teknolojileri, modern imalat sanayisinin temel taşlarıdır. Bilgisayar destekli tasarım ile ürünler dijital ortamda hassas bir şekilde modellenir; bilgisayar destekli üretim ile bu modeller fiziksel ürüne dönüştürülür. Bu iki teknolojinin entegre çalışması, tasarımdan üretime kesintisiz ve verimli bir iş akışı sağlar.

Doğru CAM yazılımı seçimi, üretim işletmenizin verimliliği, kalitesi ve rekabet gücü üzerinde doğrudan etkiye sahiptir. Tezgâh uyumluluğu, kullanım kolaylığı, simülasyon yetenekleri, post-processor desteği ve teknik destek kalitesi gibi kriterler, seçim sürecinde dikkatle değerlendirilmelidir.

Ency CAM, 2.5 eksen frezelemeden 5 eksen frezelemeye, 3 eksen işleme stratejilerinden tornalama merkezlerine kadar geniş bir yelpazede çözüm sunan güvenilir bir CAM yazılımıdır. TMS Teknoloji'nin yerel teknik desteğiyle birlikte, üretim süreçlerinizi bir üst seviyeye taşıyabilirsiniz.

CAD/CAM çözümlerimiz hakkında daha fazla bilgi almak, üretim ihtiyaçlarınızı değerlendirmek veya ücretsiz demo talep etmek için bizimle iletişime geçin.
